慢走絲機(jī)床屬于高精密加工機(jī)床，可以實(shí)現(xiàn)5μm以內(nèi)的加工精度，Ra可達(dá)到小于0.2μm。有些模具廠家在使用慢走絲機(jī)床時(shí)，不注意細(xì)節(jié)，以為好機(jī)床就應(yīng)該能達(dá)到高質(zhì)量加工。事實(shí)上，精密加工務(wù)必樹立精密加工概念！
慢走絲機(jī)床都帶有工藝參數(shù)庫，其工藝參數(shù)一般都是在具體條件下（如工件材料、電極絲、溫度20±3℃、濕度40-80%等）試驗(yàn)得出的。如果下述條件發(fā)生變化或者不能達(dá)標(biāo)，可能會導(dǎo)致加工結(jié)果產(chǎn)生偏差。
沖水規(guī)范：按標(biāo)準(zhǔn)參數(shù)加工時(shí)，水壓表指示值與理論值相比較后，差值應(yīng)小于0.5bar。
工件與噴嘴間隙：0.05~0.10㎜。
電極絲的性能：鍍鋅絲或黃銅絲；抗拉強(qiáng)度900 N/㎜2。
工件材料為鋼時(shí)：Cr12 鋼，熱處理HRC55。
精加工時(shí)，請保證水μS<>，尤其在精修加工時(shí)，請按工藝參數(shù)要求。必要時(shí)，請更換樹脂或純凈水。
表面粗糙度要求Ra≧0.35μm時(shí)可選用普通黃銅絲（推薦使用與機(jī)床隨機(jī)所配相同類型的絲），當(dāng)Ra<>時(shí)，為了獲得好的加工表面，選用鍍鋅絲進(jìn)行加工。
二、溫度對加工精度的影響
為了進(jìn)行高精確和高質(zhì)量的慢走絲線切割加工，環(huán)境穩(wěn)定必須符合規(guī)定的要求，不能有任何陽光的直射或氣流，應(yīng)監(jiān)控溫度變化。機(jī)床保證工作精度的溫度范圍為20±3o，如果溫差較大，則會影響加工精度及表面粗糙度。

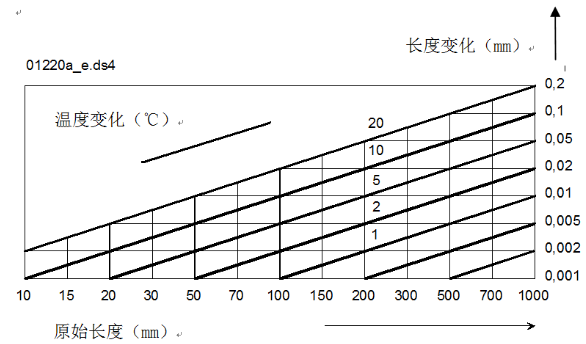

室溫變化對加工精度有較大的影響，其影響反映在尺寸、位置、形狀三方面。如圖 6?12所示，溫度變化越大、工件尺寸越大，其受溫度的影響就更明顯。例如長度200mm的工件，溫度相差5度時(shí)會產(chǎn)生0.01mm的尺寸誤差。一個(gè)較大的零件最好在一次開機(jī)中完成，如果放了一個(gè)晚上，只是主切影響不大，但要是修切中停止就很難保證加工精度了。
室溫變化對加工精度的影響

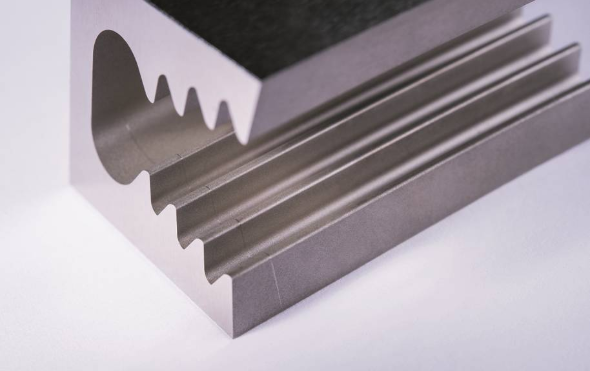

影響慢走絲線切割加工效率有多方面的因素。如果在加工中出現(xiàn)效率低下的情況，可以考慮以下介紹的兩方面因素。
（1）受零件結(jié)構(gòu)及裝夾所限不能有效的沖上高壓水
這時(shí)就看切割的零件從裝夾上有無可改善之處。有的零件是受支撐夾具影響底面被抬高，有的零件是受壓板及裝夾螺釘位置影響，不得不抬高上噴嘴，還有的是操作者怕碰上噴嘴未把上噴嘴落到最低處。低面被抬高的情況看是否可采用夾具支撐面與工作臺面在同一平面的夾具，或把工件直接夾在工作臺面上。
受螺釘壓板影響和零件看是否能采用鉗口夾具裝夾；對于因操作者擔(dān)心未把上噴嘴落到最低處的可準(zhǔn)備好0.1㎜的塞尺按要求來做。對于確實(shí)因結(jié)構(gòu)所限、不能有效沖上高壓水的零件，只能降低切割能量，這時(shí)對切割效率就要有一個(gè)正確的認(rèn)識。
（2）運(yùn)絲系統(tǒng)相關(guān)
1）需檢查導(dǎo)電塊冷卻水是否正常。尤其是下導(dǎo)電塊的冷卻水是否有，因?yàn)榍懈畹倪^程中會掉銅末，長期使用機(jī)床后可能會堵塞下導(dǎo)電塊冷卻水甚至下噴嘴加工用沖水，應(yīng)進(jìn)行清理、疏通。
2）下臂上的下導(dǎo)輪轉(zhuǎn)動是靈活。檢查并清洗。
3）收絲輪是否正常。
4）檢查絲的張力及絲速，必要時(shí)重新調(diào)節(jié)。
5）檢查并清洗導(dǎo)絲嘴和導(dǎo)電塊。
