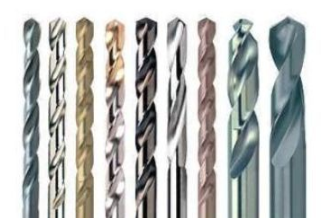

不同顏色的鉆頭有什么區別
高品質的全磨制高速鋼鉆頭經常以白色出現，當然，軋制鉆頭也可以通過精磨外圓而實現白色，之所以說是高品質，除材料本身外，對磨制過程中質量控制也相當嚴格，刀具表面不會出現燒傷。黑色是經過氮化處理過的鉆頭，是將刀具成品放置于氨水和水蒸氣的混合體中，經過540~560C°保溫處理后，提高刀具耐用度的一種化學方法。目前市場上的黑色鉆頭，大多只是做到顏色是黑色（為了掩蓋刀具表面的燒傷或黑皮），但實際使用效果并未得到有效提升。
生產鉆頭有3種工藝，黑色為軋制，最差的。白色的為清邊和磨制。因為不像軋制，不產生高溫氧化，故鋼材晶粒組織沒有破壞，用來鉆硬度稍微高的工件。黃褐色的鉆頭，業內稱為含鈷鉆，這個是此鉆頭的行業的潛規則了。含鈷鉆本來是白色，磨制生產出來的，后期霧化的時候，做成黃褐色（一般稱為琥珀色），是目前流通中最好的了。M35（ Co 5%）還有一種是金色的，這種鉆頭叫鍍鈦鉆，分為裝飾鍍和工業鍍。裝飾鍍一點作用也沒有，就是好看，金燦燦的。工業鍍非常棒，硬度可以達到HRC78，比含鈷鉆硬度還高（HRC54）。
如何選擇鉆頭
一般買鉆頭可以看鉆頭柄上的商標以及直徑公差的標識，標識清晰，激光或者電腐蝕的質量不會太差。如果是字模壓的字，如果字的邊緣鼓起來，則鉆頭質量差，因為鼓起的字輪廓會導致鉆頭夾持精度達不到要求，而字邊緣清晰，很好的和鉆頭柄的圓柱面交界的的則質量好。另外要看鉆頭尖部切削刃處，全磨制鉆頭的刃開的很好，螺旋面符合要求，而質量差的在后角面處的質量是很差的。
鉆孔精度
選擇好了鉆頭，我們再來看看鉆孔精度。孔的精度主要由孔徑尺寸、位置精度、同軸度、圓度、表面粗糙度以及孔口毛刺等因素構成。
鉆削加工時影響被加工孔精度的因素：
①鉆頭的裝夾精度及切削條件，如刀夾、切削速度、進給量、切削液等；
②鉆頭尺寸及形狀，如鉆頭長度、刃部形狀、鉆芯形狀等；
③工件形狀，如孔口側面形狀、孔口形狀、厚度、裝卡狀態等。
1、擴孔
擴孔是由加工中鉆頭的擺動引起的。刀夾的擺動對孔徑和孔的定位精度影響很大，因此當刀夾磨損嚴重時應及時更換新刀夾。鉆削小孔時，擺動的測量及調整均較困難，所以最好采用刃部與柄部同軸度較好的粗柄小刃徑鉆頭。使用重磨鉆頭加工時，造成孔精度下降的原因多是因為后面形狀不對稱所致?？刂迫懈卟羁捎行б种瓶椎那袛U量。
2、孔的圓度
由于鉆頭的振動，鉆出的孔型很容易呈多邊形，孔壁上出現像來復線的紋路。常見的多邊形孔多為三角形或五邊形。產生三角形孔的原因是鉆孔時鉆頭有兩個回轉中心，它們按每間隔600交換一次的頻率振動，振動原因主要是切削抗力不平衡，當鉆頭轉動一轉后，由于加工的孔圓度不好，造成第二轉切削時抗力不平衡，再次重復上次的振動，但振動相位有一定偏移，造成在孔壁上出現來復線紋路。當鉆孔深度達到一定程度后，鉆頭刃帶棱面與孔壁的摩擦增大，振動衰減，來復線消失，圓度變好。這種孔型從縱向剖面看孔口呈漏斗型。同樣原因，切削中還可能出現五邊形、七邊形孔等。為消除該現象，除對夾頭振動、切削刃高度差、后面及刃瓣形狀不對稱等因素進行控制外，還應采取提高鉆頭剛性、提高每轉進給量、減小后角、修磨橫刃等措施。
3、在斜面及曲面上鉆孔
為提高定位精度，可采取以下措施：
1）先鉆中心孔；
2）用立銑刀銑孔座；
3）選用切入性好、剛性好的鉆頭；
4）降低進給速度。
4、毛刺的處理
鉆削加工中，在孔的入口及出口處會出現毛刺，尤其是在加工韌性大的材料及薄板時。其原因是當鉆頭快要鉆透時，被加工材料出現塑性變形，這時本應由鉆頭靠近外緣部分刃口切削的三角形部分受軸向切削力作用后變形向外側彎曲，并在鉆頭外緣倒角和刃帶棱面的作用下進一步卷曲，形成卷邊或毛邊。
