電弧焊用的工具，如焊條電弧焊的焊鉗、面罩，氣體保護焊用的焊槍等，已經在具體章節中作了說明，在此小節中只對焊接工裝夾具加以介紹。對焊接工裝夾具的要求：
焊接工裝夾具應該保證裝配件的尺寸、形狀的正確性。
焊接工裝夾具裝夾、拆卸要輕巧方便，不得妨礙焊接操作和影響焊工的視力觀察范圍，提高焊件裝配效率。
焊接工裝夾具應夾緊可靠，剛度適當，既不使焊件松動又不產生過大的拘束度，以便減少焊接應力，防止焊接變形。
焊接工裝夾具應結構簡單、制造方便、使用和調整安全方便。

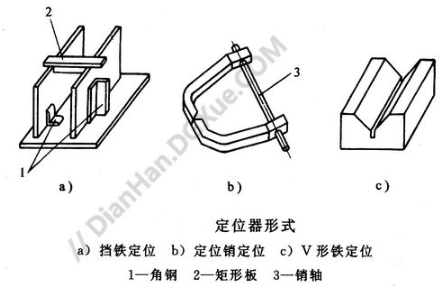

定位器：裝焊時為使焊件達到確定位置的夾具稱為定位器。定位器通常都很簡單，且根據產品的不同，以自己制作為主。定位器有擋鐵、定位銷、V形鐵等。
擋鐵定位：在所焊裝置或零件周邊上適當地配置角鋼、矩形板等，可使焊件在水平面或垂直面內進行定位，如下圖a中1、2所示。這是一種最簡單的定位方法，但其精度不高。
定位銷定位：定位銷利用零件上機加工的孔來進行定位，精度較高，如圖b中3所示，此定位銷不僅可以控制兩型材之間的夾角，而且能夠保證精度。V形鐵常用于管子、軸及小筒節等圓柱形零件的固定和定位。
V形鐵定位：V形鐵常用于管子、軸及小直徑圓筒節等圓柱形零件的固定和定位，如圖c所示。V形鐵的槽口角度通常為90°或120°。

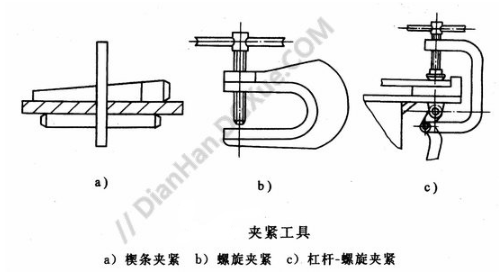

夾緊工具：夾緊工具用于裝配時固定壓緊焊件的位置，不讓其在焊接過程中發生移動。常用夾緊工具如下圖所示，用于緊固裝配零件。
螺旋夾緊器的典型應用形式如下圖所示。

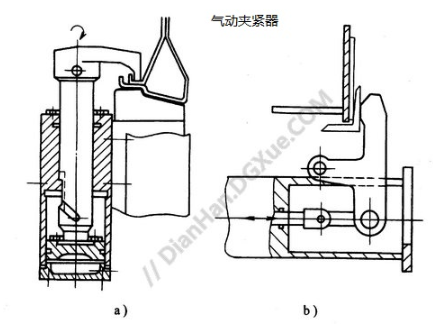

在批量或大量生產中還廣泛使用氣動夾緊器和液壓夾緊器，而且形式眾多，既可夾緊工件，又可用來控制和矯正焊件的變形。下圖為氣動夾緊器的應用。

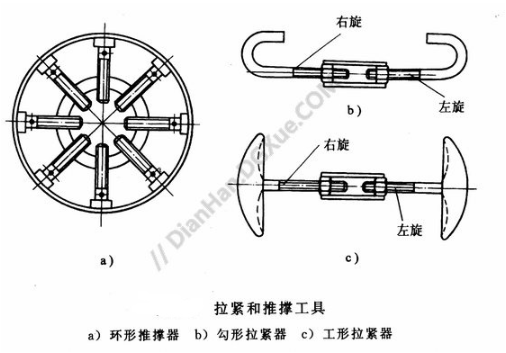

拉緊和推撐夾具：拉緊和推撐夾具有千斤頂、拉緊器和推撐器三種。
千斤頂：用來承受焊件質量，并作為支撐面或推夾焊件。大型焊接結構件梁和柱發生變形也經常用千斤頂來糾正。
推撐器：在焊接過程中，經常需要矯正焊件形狀，消除對接偏差及防止焊接過程中的變形。比如為了消除焊接圓筒節和圓筒形制品中的橢圓、凹陷及其它類似的缺陷，可以釆用帶有幾個徑向配置螺旋千斤頂的環形推撐器（如下圖a），這對厚15mm以下圓筒壁的矯正是個有效手段。
拉緊器：拉緊器是裝配時拉緊兩個或幾個零部件的輔助工具。生產中拉緊焊件用的螺旋拉緊器如圖上圖b、c所示。拉緊器由具有左、右旋螺紋的兩根推桿和中間聯接器組成。
